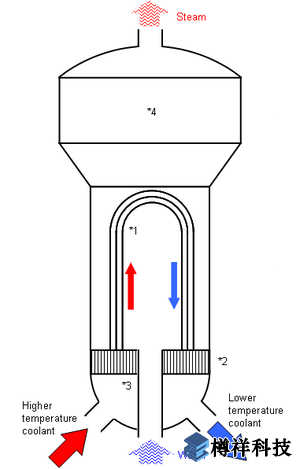

蒸汽發生器是壓水堆核電站中***重要的關鍵設備之一，主要把核反應所產生的熱量通過蒸汽發生器里邊的管路進行熱交換。蒸汽發生器有兩個主要作用，一個是進行熱交換，另一個是通過這種非接觸式的熱交換，隔離一回路有輻射的水。

　　蒸汽發生器里面根據堆型的不同，由幾千根到上萬根的傳熱管組成。核電站在運行過程中，一旦某根傳熱管破裂，就會使一回路有輻射的液體進入二回路，導致二回路水被污染。

　　核電站有一整套系統和措施來監控傳熱管有無破損，同時，在每次停堆換料檢修過程中都會對蒸汽發生器二次側進行清洗和內窺鏡檢查，這個檢查的主要目的沖洗后檢查傳熱管與管板之間有無異物，這些異物會在核電站運行階段時會撞擊傳熱管導致破裂!

　　工業內窺鏡檢測的工作就是在這幾千到上萬的傳熱管之間與管板連接面上尋找異物，不同堆型，管與管之間的間距是不同的，所以對內窺鏡的規格要求也不一樣，這里對***內主要堆型的核電站所用工業內窺鏡規格做個簡單的介紹：

　　二代壓水堆核電站

　　其蒸汽發生器傳熱管數量相對較少，其管與管的間距相對較大，比較適合6mm或8mm直徑的工業內窺鏡進行檢測。

　　三代壓水堆核電站

　　其蒸汽發生器有1萬多根傳熱管，管間距不到3mm，只能用特殊定制的2.4mm直徑的劍型工業內窺鏡進行檢測。
